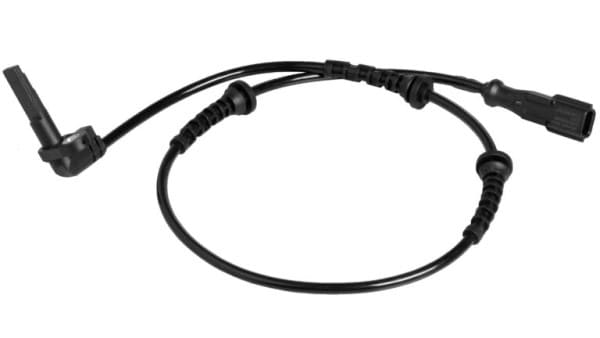

Замена переднего и заднего датчика ABS

Симптомы неисправностей

Загорается сигнальная лампа ABS

Большинство современных автомобилей оснащены системой ABS, и электронной системой стабилизации, обеспечивающей более безопасное торможение в различных условиях движения.

Датчик скорости ABS (или датчик ABS) является основным источником данных для этих систем.

Если датчик скорости колеса выходит из строя, на приборной панели вашего автомобиля загорится индикатор ABS, индикатор Check Engine или индикатор контроля тяги.

Антиблокировочная система тормозов перестает работать

Модуль управления ABS вашего автомобиля по датчику скорости определяет, блокируются ли колеса из-за резкого торможения.

Модуль ABS перестает получать эти данные при выходе из строя датчика скорости колеса. Без сигналов скорости контроллер ABS отключает антиблокировочную тормозную систему.

Вибрация при нажатии на педаль тормоза

Если датчик выйдет из строя, он отправит ложные данные в модуль управления ABS. Это может привести к тому, что модуль ABS посчитает, что автомобиль соскальзывает, и активирует антиблокировочную систему тормозов.

Когда это произойдет, АБС сбросит тормозное давление и быстро накачает тормоза. В результате педаль тормоза будет пульсировать при нажатии на нее.

Контроль тяги и контроль устойчивости перестают работать

Неисправный датчик скорости колеса отключит систему контроля тяги вашего автомобиля, систему стабилизации или любую другую функцию помощи водителю. Иногда поврежденный провод также может помешать датчику отправлять данные в модуль управления.

Спидометр не работает

Если вы заметили, что ваш спидометр не работает, это может быть связано с неисправным датчиком скорости колеса.

Причины неисправностей

• Разорван провод датчика ABS.

Куски льда, камни или мусор, попадают в колесную нишу автомобиля, а провод датчика ABS является самым хрупким предметом в этой области.

При осмотре системы ищите порезы в оболочке датчика ABS или оголенную часть провода.

• Плохой подшипник колеса.

Ступичный подшипник не часто считают компонентом АБС, но он непосредственно затрагивает его и в случае выхода из строя переводит систему в режим ошибки. Если подшипник колеса значительно изношен до такой степени, что колесо может раскачиваться вокруг своей оси, скорее всего, код датчика скорости ABS будет сохранен.

Тональные кольца (или магнитные кольца в зависимости от автомобиля) часто устанавливаются на полуось передне- и полноприводных автомобилей. Если датчик скорости колеса установлен на ступице автомобиля, он располагается на определенном расстоянии от вращающегося кольца на оси. Когда ступичный подшипник выходит из строя, ось и кольцо начинают раскачиваться, изменяя характеристики и вызывая кратковременное отсутствие сигнала на датчике скорости. В крайних случаях ось может соприкоснуться с датчиком скорости колеса, серьезно повредив его и выведя из строя.

• Плохой модуль ABS.

Модуль ABS является основным мозгом системы ABS. Он получает сигналы скорости от каждого датчика ABS, знает, когда нажата педаль тормоза, и может модулировать тормозное давление на всех четырех колесах индивидуально при экстренной остановке. Печатная плата модуля ABS забита компонентами и контактами каждого из входов датчиков. Сильная жара и холод в моторном отсеке автомобиля расширяют и сжимают внутренние части модуля ABS, что иногда приводит к растрескиванию и отсоединению жизненно важных электронных соединений.

Система ABS может перейти в режим неисправности по множеству причин, большинство из которых включают потерю сигнала или механическую неисправность автомобиля.

• Металлическая стружка попала на датчик.

Для деталей, которые используют постоянный магнит, это особенно актуально. Иногда некорректная работа датчика возникает из-за налипания на него металлической стружкой, которая вызывает сбои.

Устранение неисправности датчика ABS

Для опытных домашних мастеров иногда можно открыть модуль ABS и перепаять эти соединения, но делайте это на свой страх и риск.

Чтобы определить источник неисправности датчика, выполните следующие действия:

1. Подключите диагностический прибор, запишите коды неисправностей и проверьте текущие параметры данных датчика ABS.
2. С помощью мультиметра и осциллографа проверьте напряжения питания и сигналы, используя — измерьте разъем датчика, чтобы проверить всю линию между блоком управления и датчиком.
3. Осмотрите разъемы и проводку датчиков, чтобы убедиться в их правильном расположении и фиксации, а также на наличие признаков повреждения или загрязнения.
4. Проверьте датчик и импульсное кольцо на предмет повреждений.
5. При наличии грязи очистите контактную поверхность проволочной щеткой.

В некоторых случаях требуется полная замена ABS, а в других — только его датчиков. Правильно определить причину и быстро ее устранить поможет хороший автосервис.

Технически вы можете продолжать ездить на автомобиле с неисправным датчиком скорости колеса ABS.

Однако функции безопасности вашего автомобиля, такие как антиблокировочная система тормозов и контроль тяги, не будут работать должным образом и могут поставить под угрозу вашу безопасность на дороге.

Как заменить неисправный датчик ABS

После того, как вы определили, что датчик ABS неисправен, выполните следующие простые шаги для замены датчика:

1. Поднять автомобиль домкратом.
2. Снять колесо.
3. Вам также может потребоваться снять тормозные колодки и диски, получить доступ к датчику ABS.
4. После доступа нужно снять болт, удерживающий датчик на ступице, и зажимы, которыми проводка датчика крепится к шасси/кузову автомобиля.
5. Затем отключить датчик.
6. Очистить область вокруг датчика наждачной шкуркой.
7. Действуя в обратном порядке, пришло время установить новый датчик ABS. Необходимо подключить датчик.
8. Далее проложить жгут проводов обратно, чтобы он был прикреплен к кузову/шасси. Затем вставить его в концентратор.
9. Если пришлось снять колодки и диски, установить их заново и затянуть в соответствии с правильными спецификациями.
10. Установить колеса, затянуть и опустить автомобиль на землю.
11. Снова подсоединить диагностический комплект и удалить все коды неисправностей. Запустить двигатель и еще раз проверить наличие новых кодов неисправностей. Выйти из диагностического программного обеспечения и выключить зажигание.
12. Убедиться, что индикатор проверки двигателя погас, затем провести дорожное испытание.

Если у вас возникли проблемы с какой-либо из этих функций, вам следует проверить датчик колеса ABS в автосервисе.
